Hướng dẫn xác định tiêu chuẩn ép cừ C

Tiêu chuẩn ép cừ C (cừ thép C200, U200 hoặc cừ vây) quy định các yêu cầu kỹ thuật về vật liệu, dung sai, lực ép, và độ thẳng đứng; được áp dụng trong thi công tầng hầm, hố móng sâu nhằm chống sạt lở và bảo vệ các công trình lân cận.

Các tiêu chuẩn viện dẫn bắt buộc

Quá trình thi công và nghiệm thu cần tuân thủ hệ thống tiêu chuẩn kỹ thuật hiện hành của Việt Nam:

TCVN 9394:2012: Quy định yêu cầu kỹ thuật trong thi công và nghiệm thu cọc ép.
TCVN 9362:2012: Tiêu chuẩn thiết kế nền nhà và công trình, đảm bảo áp lực đất hợp lý.
TCVN 4055:2012: Tổ chức thi công.

Yêu cầu vật liệu cừ C

Kích thước: Thép chữ C thường sử dụng phổ biến là C200 (chiều cao 200mm, cánh 50mm, độ dày thép 5mm trở lên tùy thuộc vào thiết kế bản vẽ).
Chất lượng thép: Cừ không bị cong vênh, rỉ sét nặng, nứt nẻ hoặc biến dạng tại các khớp nối. Cường độ thép phải đạt chuẩn (thường là CT3, SS400).

Quy trình kỹ thuật thi công

1. Chuẩn bị & Khảo sát: Định vị tim trục chính xác, dọn dẹp mặt bằng, kiểm tra mặt bằng thi công để tránh vướng đường ống ngầm.

2. Thiết bị ép: Sử dụng máy ép cừ thủy lực (ép tĩnh) hoặc máy cẩu gắn búa rung. Lực ép của máy phải lớn hơn lực ma sát xung quanh thân cừ và sức kháng mũi cừ.

3. Thao tác ép cừ:

Ép cừ C đến độ sâu thiết kế.
Chỉnh độ thẳng đứng của cây cừ đầu tiên (độ nghiêng cho phép thường ≤ 1%).
Các thanh cừ C tiếp theo phải được liên kết chặt chẽ (lồng vào rãnh hoặc hàn nối) để tạo thành hệ tường vây khép kín hoặc vách chắn liên tục.

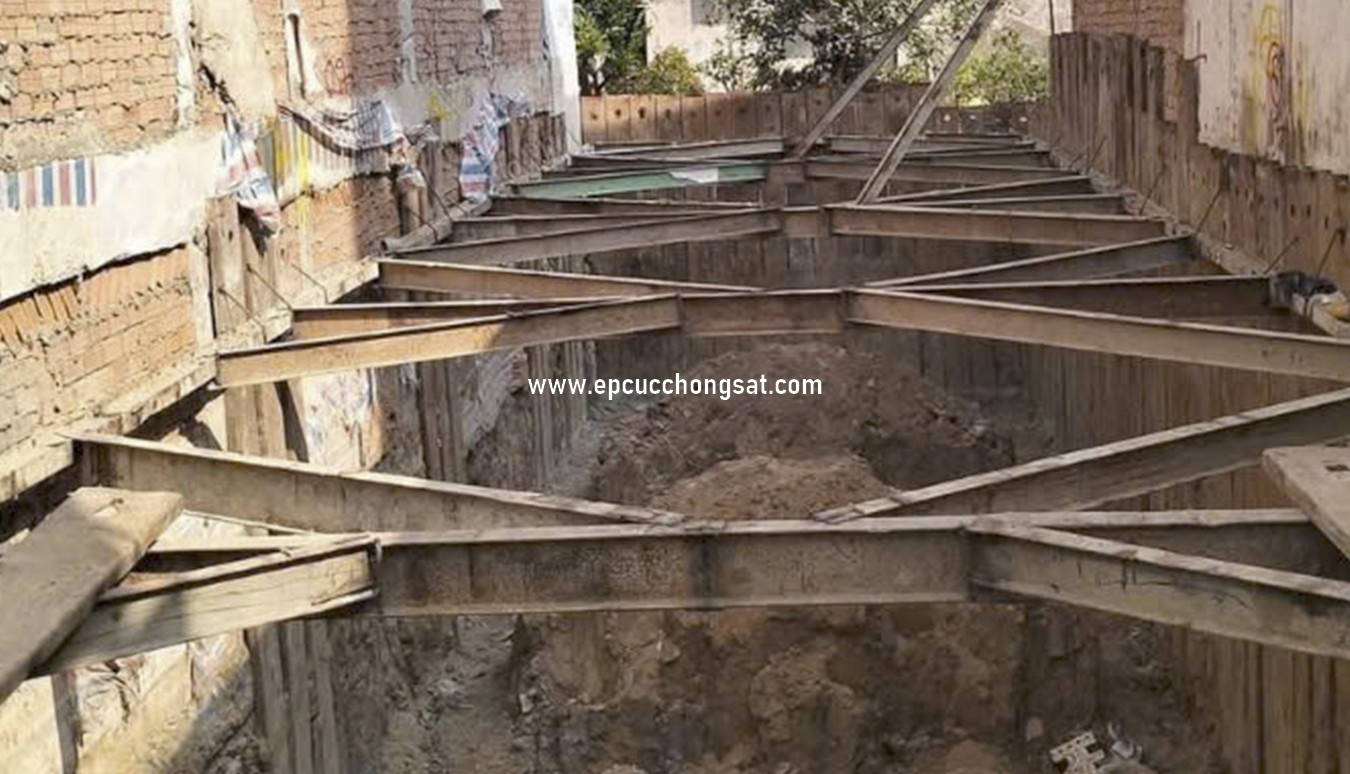

4. Hệ giằng chống: Đối với hố đào sâu, sau khi ép cừ đến cao độ nhất định, cần tiến hành lắp đặt hệ văng chống (thép chữ H, I) để cố định vách cừ, chống lực đẩy của đất và nước ngầm.

Tiêu chuẩn dung sai nghiệm thu

Độ lệch tim: Độ sai lệch tim cừ so với thiết kế cho phép tối đa là 50 mm.
Độ nghiêng: Độ sai lệch độ thẳng đứng của cừ không vượt quá 1%.
Chiều sâu: Cừ phải đạt độ sâu đã được phê duyệt trong bản vẽ thiết kế để ngăn nước và giữ đất an toàn.

Để kiểm tra các quy định chi tiết và tải tài liệu đầy đủ các điều khoản, bạn có thể tham khảo trực tiếp văn bản quốc gia TCVN 9394:2012.
